在大型桥梁、高层建筑和重型工业厂房的建设中，箱型梁因其出色的抗弯抗扭性能，是不可或缺的核心承载构件。而箱型梁生产线，就是专门用于批量、
高效生产这类构件的成套装备系统。
那么，一条完整的箱型梁生产线到底包括哪几个部分？它们各自承担什么功能？本文为您详细拆解。
一、 箱型梁生产线的定义

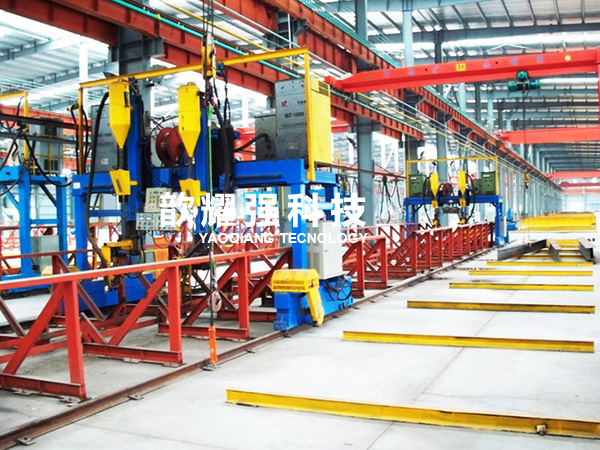

箱型梁生产线是一套实现从钢板下料到成品出库全流程流水作业的专用设备组合。它实现了箱型梁从下料、隔板制作、箱型组装、打底焊、电渣焊、埋
弧焊到端面加工等全套工序的流水操作，配置齐全，自动化程度高。
常见的箱型梁生产线可处理的工件参数范围大致为：
截面尺寸：300×300mm 至 1200×1200mm
工件长度：4000mm 至 15000mm
工件板厚：20mm 至 80mm
二、 生产线的核心组成部分
根据行业设备资料，一条完整的箱型梁生产线通常由以下7大核心部分构成：
1. 隔板加工与组立设备
这是箱型梁生产的起点工序。隔板是箱型梁内部的支撑结构，其加工精度直接影响整体质量。此部分包括隔板制作设备和U型组立机，用于完成内部
隔板的加工以及与底板、腹板的初步组装。
2. 箱型梁组立机
这是将箱型梁的翼缘板、腹板和隔板精确组合并定位的关键设备。它负责将各部件夹紧、对中，确保箱型梁的断面尺寸符合设计要求，为后续焊接提
供精准的装配基础。
3. 焊接设备
焊接是箱型梁生产中最核心的环节，根据焊缝位置和工艺不同，通常包含以下三种关键设备：
箱型梁焊接机（打底焊）：用于完成箱型梁内部主焊缝的打底焊接，为后续填充焊奠定基础。
悬臂丝极电渣焊专机：专门用于箱型梁隔板与翼缘板之间的深熔焊接。电渣焊能一次性焊透厚板，是保证隔板受力安全的关键工艺。
悬臂双丝埋弧焊专机：用于箱型梁四条主焊缝（外部角焊缝） 的高效填充和盖面焊接。双丝工艺能大幅提升焊接效率，且焊缝成型美观。
4. 翻转与输送设备
箱型梁在焊接过程中需要多角度翻转，以便对不同位置的焊缝施焊。180°翻转架和链条翻转机就是用于安全、平稳地翻转重型箱型梁。同时，输送
辊道和移钢机负责在各工序间转运工件，形成流水作业。
5. 端面铣
这是箱型梁生产的精加工环节。端面铣用于对箱型梁的两端面进行铣削加工，保证端面平整度和长度精度，以满足后续现场拼接的尺寸要求。
6. 数控钻
用于在箱型梁的翼缘板或腹板上精准钻孔，这些孔位用于后续与其它构件的螺栓连接。
三、 与传统工艺的差异：现代产线的技术升级
以上介绍的主要是钢箱梁（钢结构）生产线的通用组成。需要说明的是，预制混凝土箱梁生产线的核心组成则完全不同，主要包括：钢筋加工区、
模具维护区、混凝土浇筑区、蒸汽养护区、自然养护区、张拉区与存梁区。
以钢箱梁产线为例，现代智能生产线正朝着自动化、数字化方向快速发展。与传统人工切割、焊接相比，智能产线引入了激光切割机、焊接机器人、
智能除锈机等设备，效率可提升3倍以上，一片钢箱梁的生产时间可从35天缩短至15天。
结语
一条完整的箱型梁生产线涵盖了组立、焊接、翻转、精加工等多个核心环节，各部分紧密配合，共同保障箱型梁的高效、高质量产出。
企业在规划箱型梁生产线时，应根据自身产品规格（截面尺寸、板厚）、产能目标及自动化需求，合理配置各功能单元，尤其应重点关注电渣焊、
埋弧焊等核心焊接装备的选型，这直接关系到最终产品的结构安全性与生产效率。
